원심모형 및 수치모의 시험

대형 토목구조물의 거동특성 평가를 위한 축소모형시험입니다. 실험체를 회전시켜 발생하는 원심가속도를 이용해 축적에 따른 응력 감소를 보상함으로써 실대형 구조물과 동등한 조건을 구현합니다.

원심모형 및 수치모의 시험 설비

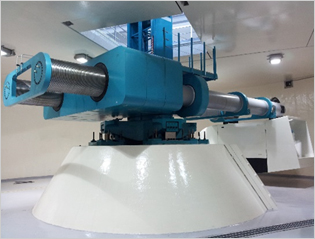

원심모형 및 수치모의 시험 설비
유효반경 : 8.0 m
재하용량 : 100g에서 8ton, 120g에서 5.8ton, 150g에서 3.8ton
센서 : 간극수압계, 토압계, LVDT(변위센서), 가속도계, 레이저 변위 센서
원심모형시험기 사양표로 데이터 획득 시스템, 모델링 장비 규격을 보여줌
구 분 규 격
데이터 획득 시스템
  • 32 채널 FFT 변환
  • 아날로그 시스템
  • 탑재용 카메라 시스템 (LED 조명 포함)
  • 고속 카메라
모델링 장비
  • 최대 컨테이너 : 1.8*0.8*0.8m 1EA
  • 1-D ESB 컨테이너 : 1.6*0.6*0.6m 1EA
  • 자동 모래 강사기, 진공 점토 혼합기
  • 비행중 정적 유압 하중재하 시스템 (100g)
원심모형실험용 지진모사시험기
대형 토목구조물의 내진성을 평가할 수 있는 지진모사시험장치입니다.

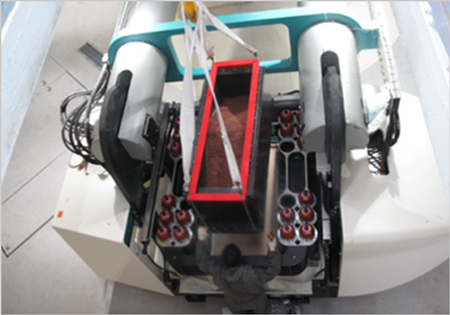

원심모형실험용 지진모사시험기1

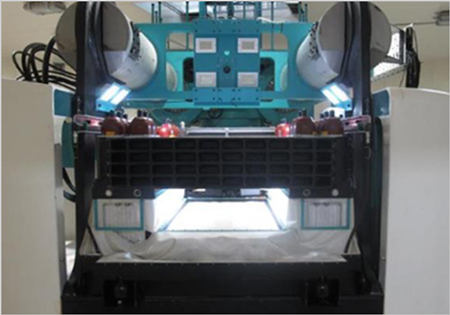

원심모형실험용 지진모사시험기2
Item Specifications
Shaker type Automatic dynamic self balancing type
Actuating system Servo electro-hydraulic system
Payload dimensions 1.8m(L) × 0.8m(W) × 0.8m(H)
Max. payload mass 1500kg (including model and container)
Operation condition 10 to 100g centrifugal acceleration
Max. force 500kN
Max. displacement 5.0mm
Max. dynamic load 60g with no payload mass 22g sinusoidal for max. payload
Frequency range 20 to 350 Hz
Input motions EQ record motion, sinusoidal, white noise

담당부서 : 물인프라에너지연구소 담당자 : 김남룡 전화번호 : 042-870-7632
