수차 성능시험 (Model Turbine Test)

K-water연구원은 국내유일 국제규격의 모델수차 성능시험 설비를 구축·운영중입니다. 시뮬레이션 해석으로 실물 수차를 설계한 후 이를 상사법칙에 따라 축소된 모형 수차를 제작하여 임의로 다양한 유량과 낙차 조건을 발생시켜 성능시험을 수행합니다.

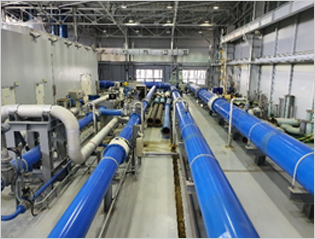

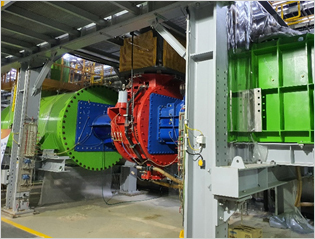

국제규격(IEC6(IEC60193) 모델수차 성능시험 설비
국제규격(IEC6(IEC60193) 모델수차 성능시험 설비
시험 범위 : 최대 100MW급(국내 최대) 실물 수차발전기의 모델수차
시험 최대유량 : 2.1 ㎥/s
시험 최대낙차 : 100 m
회전속도 : 2,000 rpm
시험항목 : 효율, 수압맥동, 무구속, 캐비테이션, 축추력 등
시험대상 : 카플란, 프란시스, 벌브, 사류 수차 타입
수행방법 : 임의의 유량과 낙차 조건을 발생시켜 모델수차의 성능 측정

모델수차 성능시험 항목

모델수차 성능시험 항목

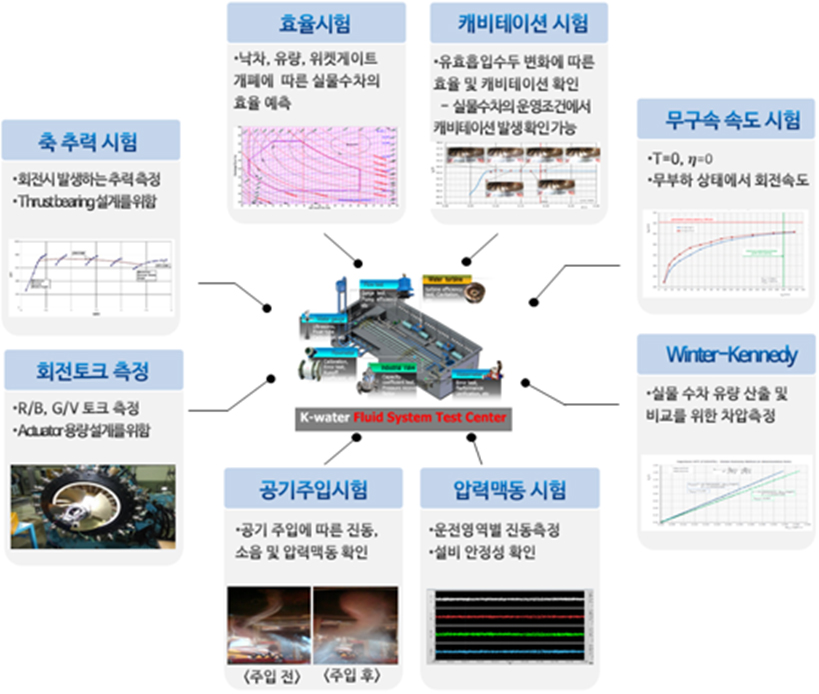

< 모델수차 성능시험 항목 >

* 캐비테이션 시험 : 수차의 표면 침식과 효율저하를 유발하는 캐비테이션 현상 검증
* 압력맥동 시험 : 회전기기인 수차가 얼마나 안정한 상태로(일정한 압력으로) 회전하는지 검증
* 축 추력 시험 : 수차를 조립할 때 사용하는 베어링 설계를 위해 수차 회전 시 발생되는 추력을 측정

밸브 및 유체유동 성능시험 (Valve & Fluid Flow Test)

관로 내 시험대상 밸브를 설치한 후 임의로 다양한 유량과 압력조건을 발생시켜 밸브의 성능시험을 수행합니다. 정밀 유량 측정 시스템을 활용하여 국내 및 국제 기준의 시험을 수행합니다.

밸브 및 유체유동 성능시험 (Valve & Fluid Flow Test)
국제규격(IEC6(IEC60193) 모델수차 성능시험 설비
시험 최대압력 : 2.8 bar
시험 최대유량 : 2,700 ㎥/h
시험 최대구경 : 800 mm
시험항목 : 용량계수, 압력회복계수, 캐비테이션, 서지릴리프 동작 등

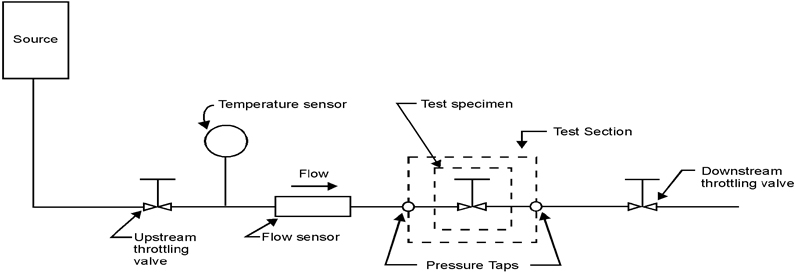

밸브 용량계수 시험 구성도 (ANSI/ISA-72.02)

< 밸브 용량계수 시험 구성도 (ANSI/ISA-72.02) >

담당부서 : 물인프라에너지연구소 담당자 : 김현동 전화번호 : 042-870-7677
