유량계 교정 및 성능시험

정압탱크로부터 공급펌프를 이용하여 임의의 유량을 발생시킨 후, 저울로 유량계를 통과한 유체의 중량을 측정하거나(중량법) 교정 대상 유량계와 고정밀 질량유량계의 유량 측정값을 비교하여(마스터미터법) 교정합니다.

유량계 실내교정 시설: KOLAS 인정번호 : KC01-087호; 교정 유량범위 : 3 ~ 2,700 ㎥/h; 교정 가능구경 : 15 ~ 800 mm; 측정방식 : 중량법, 마스터미터법, 개수로; 교정측정능력(CMC) : 0.08 ~ 0.30%; 수행방법 : (중량법) 유량계를 통과한 유체의 중량 측정을 통한 교정
(마스터미터법) 기준유량계(Master meter)와 비교를 통한 교정

유량계 실내교정의 측정방식인 중량법과 마스터미터법, 개수로의 장치, 교정 가능범위, CMC
측정방식	장치	교정 가능범위	분해능(CMC)
중량법	저울 (1, 6, 10, 50 ton)	(1 ton) 3 ~ 20 ㎥/h (6 ton) 20 ~ 200 ㎥/h	0.20%
중량법	저울 (1, 6, 10, 50 ton)	(10 ton) 200 ~ 500 ㎥/h (50 ton) 500 ~ 2,700 ㎥/h	0.08%
마스터미터법	질량유량계	3 ~ 2,700 ㎥/h	0.30%
개수로	21 ~ 190 ㎥/h	전자기유량계	0.45%

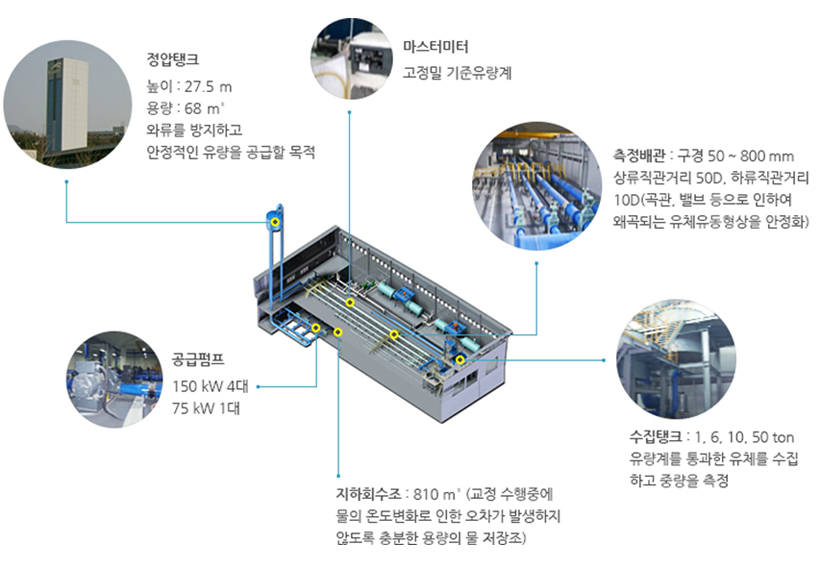

< 유량계 교정시스템 구성 >

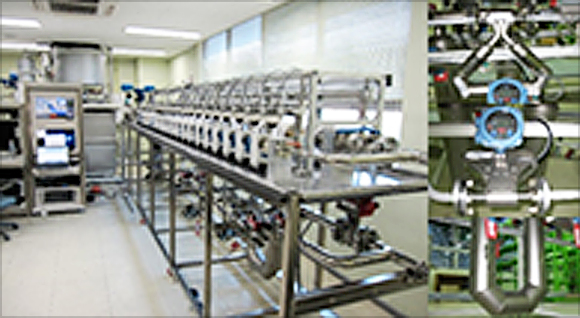

수도미터 성능시험: 교정측정능력(CMC) : 0.08 ~ 0.15 %; 유량측정범위 : 0.01 ~ 40 ㎥/h; 측정방식 : 중량측정법, 마스터미터법; 시험구경 : 15 ~ 50 mm

수도미터 성능시험의 측정방식인 중량법과 마스터미터법의 장치, 측정범위, CMC
측정방식	장치	시험 가능범위	분해능(CMC)
중량법	저울 (50 ~ 600 kg)	0.01 ~ 40 ㎥/h	0.08 %
마스터미터법	질량유량계	0.01 ~ 40 ㎥/h	0.15 %

담당부서 : 물에너지연구소 담당자 : 김국일 전화번호 : 042-870-7658
