유체성능시험센터
- 센터 현황
- 규모 : 지하 1층, 지상 1층, 연면적 2,600㎡
- 사업비 : 41.3억원(대지 6.3억원, 공사비 35억원)
- 설비 : 수량계측, 밸브/펌프, 수차모델 시험 장치 등
- 준공 : 2007년 3월

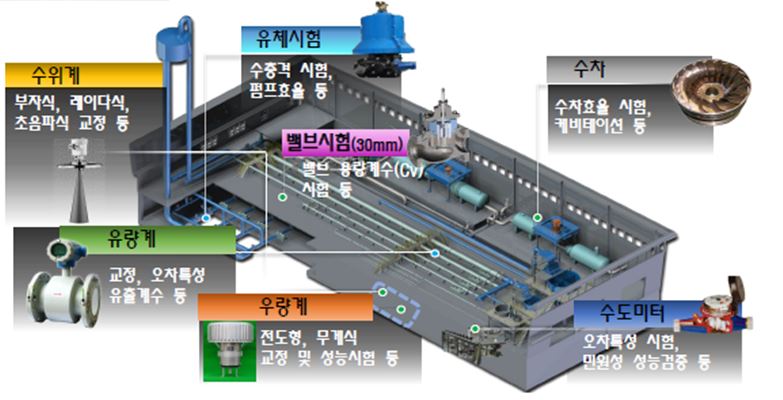

설비 배치도
- 역할 및 기대효과
- 국내 유량측정 기술력 향상
- 유체기기의 시험시설/교육지원/대내외 홍보
- 유수율 관리, 정수장 공정관리, 수도요금고지 등 신뢰성 향상
- 물산업 기자재 성능검증을 통한 해외수출 지원
- 교정을 통한 수익 증대 및 유수율 제고로 공사 재무건전성 기여
- 중소기업 개발제품 Test-bed 제공을 통한 신기술 개발 지원
- 국내 최대구경 유량계 교정시스템
- 수행목적
- 국가표준기본법 제14조에 따른 유량계의 주기적 교정을 통한 계측정확도 유지
* K-water 관리 유량계 중심으로 교정 실시 - 교정대상
- 비교측정용 유량계(1회/1년, 실내교정)
- 요금고지용 유량계(1회/2년, 현장교정)
- 수행방법

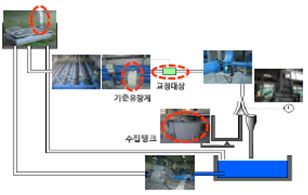

- 기준유량계(Master meter)를 통한 교정
- 유량계를 통과한 유체의 중량 측정을 통한 교정
- 수행효과
- 계측기 정확도 향상 및 유량계 법적 기준 만족
- 국내 제작 유량계 해외 수출 기반 마련

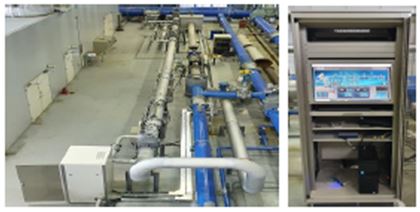

- [성능시험센터 유량계 교정 장치]
- KOLAS 인정번호 : KC01-087호
- 교정측정능력 : 0.08~0.3%
- 유량측정범위 : 0.01~2,700㎥/h
- 측정방식 : 중량법, 마스터미터법
- 시험구경 : 15~800mm
* KOLAS(한국인정기구)
KOLAS 국제공인 교정기관
- 국내 최초 수위계·우량계 교정시스템
- 수행목적
- 국가표준기본법 제14조, 수자원법 제12조, 기상관측표준화법 제13조
- 수문관측기기의 주기적 교정을 통한 국가소급성 적용 및 계측정확도 유지
- 교정대상
- 수위/우량계(1회/3년 실내, 현장교정)
- 교정방법

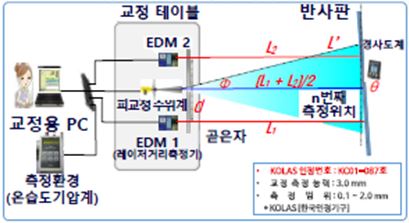

- 수위계 : EDM 등을 이용한 비교측정방식
- 우량계 : 전자저울 등을 이용한 질량측정방식
- 수행효과
- 수문관측기기 국제 표준화 및 KS 제정 활용
- 교정기관 운영을 통한 수문자료 품질 향상
- 국가수문데이터 센터의 데이터 정확도 향상

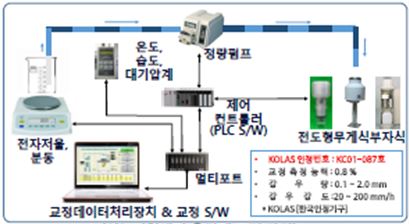

< 성능시험센터 우량계 교정 장치 >
< 성능시험센터 수위계 교정 장치 >
국내최초 국제규격 수차 성능시헝
- 성능시험 중요성 및 국제기준
- 수차 성능시험은 수력 개발단계의 핵심 프로세스

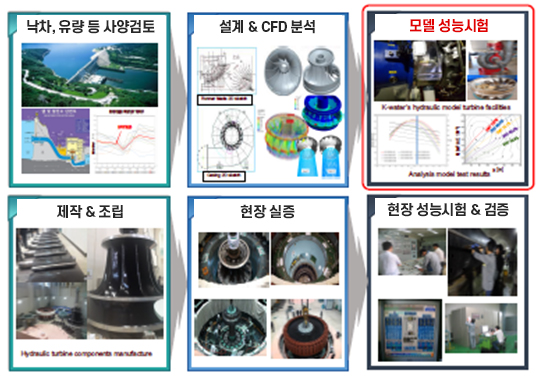

- [모델 성능시험 중요성]
- 모델 시험으로 실물 수차의 성능 예측
- 수차의 수력학적 설계 검증
- 캐비테이션 등 실물 수차의 거동 예측
- 모델시험을 수행시, 일반적으로 10%의 시물수차 효율상승 기대
- 국내 최초 국제규격 성능시험 설비
- ※ 국제규격 IEC 60193에 따른 모델수차 성능시험 수행
- 수평축, 수직축 Test-ring 각 1 Set
- 설비 사양
- 최대 100MW급 실물 수차에 대한 모델수차 성능시험
- 최대 낙차 : 100m
- 최대 유량 : 2.1 ㎥/s (펌프 직렬, 병렬 조합운전)
- 전기동력계 : 최대 450kW, 2,000 rpm
- 시험 항목
- 효율, 캐비테이션, 압력맥동, 무구속 속도, 회전토크, 축 추력, Winter-Kennedy 등
수도미터 및 밸브 성능시험
- 수도미터 성능시험
- 수행목적
- 지방상수도(22개), 현대화사업소(17개) 납품용 수도미터 성능시험 및 검증
* 수도미터 시험은 K-water 포함, 8개 특·광역시 수행 中 - 수행방법(오차검사)
- 납품 수량에 대한 샘플링검사 후 합격 여부 판정
- 오차기준
- 최소유량 < Q < 전이유량 : ±5.0%
- 전이유량 < Q < 과부하유량 : ±2.0% - 최소유량, 전이유량, 최대유량에서 각 3회 실시
- 수행효과
- 관리대상 수도미터(40만대) 요금고지 민원 저감
- 납품 前 성능검사로 현장 수도미터 불량률 감소
- 불감률 저감을 통한 지방상수도 유수율 제고 기여
- 수도미터 시험 장치 개요
- 시험장치특허 : 출원번호 10-1336415-0000
- 시험항목 : 지시부 오차, 정적 자기장 시험 등
- 유량측정범위 : 0.01~20㎥/h
- 시험구경 : 15~50mm
- AI 딥러닝 기반 지침 자동인식 시스템

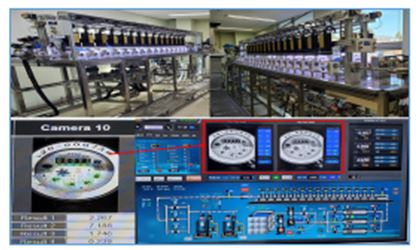

< 성능시험센터 수도미터 시험 장치 >
- 밸브 성능시험
- 수행목적
- 중소기업 개발 밸브 특성 시험으로 제품 성능검증(시험성적서 발행), 해외수출 지원
* 정밀 유량 교정설비를 활용한 국제기준시험 수행
- [밸브 시험장치 개요]
- 시험항목 : 용량계수 시험
- 최대양정범위 : 100m
- 최대유량범위 : 2,600㎥/h
- 시험구경 : 300mm
< 밸브 시험장치 >
- 수행방법(용량계수, Cv)
- 밸브 전후단 압력차가 1 psi 일때, 밸브개도에 따른 배관을 통과하는 유량을 측정하여 용량계수를 산정
- 수행효과
- 국내시험으로 성능시험 비용 절감 및 기간 단축
- 수출품 및 개발제품의 성능 신뢰도 향상
- 중소기업 동반성장 및 해외수출 기여

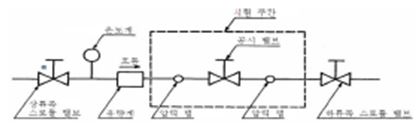

< 시험 장치 구성도 >

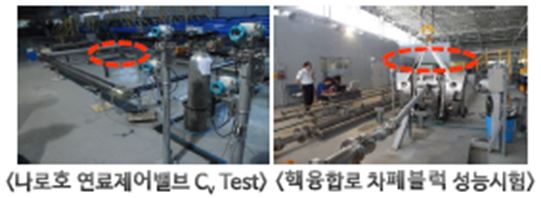

< 나로호 연료제어밸브 Cv Test / 핵융합로 차례블럭 성능시험 >
담당부서 : 물에너지연구소 전화번호 : 042-870-7669
