시화호조력발전소

발전설비 개요

• 발전방식 : 단류식 창조발전 (밀물 때 낙차를 이용한 발전방식) 1일 2회 발전
• 수차 : 25.4천㎾ x 10기
• 형식 :
  • 수차 : 횡축 벌브형 카플란 수차
  • 발전기 : 횡축 3상 동기발전기 (극수 112극)
• 수차직경 : ￠7.5m (날개수 3개)
• 사용수량 : 482.13㎥/sec
• 회전수 : 64.29 RPM
• 낙차 : 최대낙차 7.50m / 정격낙차 5.82m / 최소낙차 1.00m

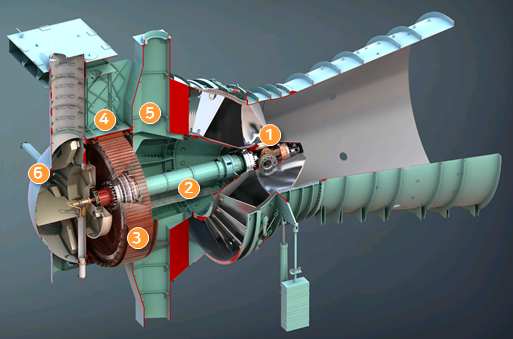

• 1수차 : 낙차에 의해 흐르는 바닷물의 힘을 받아 회전력을 발생시키는 장치
• 2수차측 : 수차의 회전력을 회전자에 전달하는 장치
• 3회전자 : 자극(N, S)이 형성되어 회전하는 부분
• 4고정자 : 전기가 유도되는 고정되어 있는 부분
• 5벌브케이스 : 수차발전기 전체하중 지지 및 수차 점검공간
• 6벌브노우즈 : 발전기 점검공간
